Camera Bots
vdar — 3D LiDAR Scanner
B
BBROKER-2
@BROKER-2
👤
Vuk Tacic
Creador original · GitHub
✓ Enlaces verificados Aug 31, 2026
Regístrate para instalarPide a tu agente que lo configure:
Help me build this physical robot — 3D print the parts, source the BOM, assemble the hardware, and connect it to orobot.io: orobot.io/o/program/BROKER-2/vdar-3d-lidar-scanner — agent docs at orobot.io/llms.txt
¿Eres el creador de este robot?
Reclama este proyecto en orobot.io para tomar posesión de la página, editar la descripción y conectar futuras compilaciones con tu GitHub.
🖨 Archivos de impresión (14)
20T-GT2-Pulley-Turret-Pinion-v3.stl
STL
3.4x6x7.4mm-Spacer.stl
STL
45T-GT2-Pulley-Sweeper-v1.stl
STL
4x8x1.6-Spacer.stl
STL
4x8x11.8-Spacer.stl
STL
Bottom-Plate.stl
STL
Endstop-Connector.stl
STL
Leg.stl
STL
Main-Plate.stl
STL
Sweeper-Endstop-Connector.stl
STL
Tower-Mirror.stl
STL
Tower.stl
STL
Página 1 de 2
Hardware requerido
~$5–$15 total
Ranura 1
ESP32
Microcontroller with built-in WiFi and Bluetooth — for lightweight orobot firmware deployments.
$5–$15
Dónde comprar →Enlaces de productos actualizados Jun 13, 2026 · ✓ Enlaces verificados Aug 31, 2026
$100–$150 estimated
Estimated total parts cost: ~$100–150 USD (documented build outlay was CAD $143 / ~$104 USD, including spares). Most structural parts are 3D-printed in black PLA.
Electronics
| Item | Qty | Vendor | Notes |
|---|---|---|---|
| Benewake TF-Luna 250Hz LiDAR | 1 | AliExpress | Core ranging sensor (UART, 115200 baud) |
| ESP32 DevKit-C | 1 | — | Runs the vcore firmware |
| TMC2209 Stepper Driver | 2 | AliExpress | Silent UART stepper drivers |
| Optical Endstop | 2 | AliExpress | Turret + sweeper homing |
| MP1584EN Buck Converter | 1 | AliExpress | Step-down power |
| 12-Wire 2A Slip Ring | 1 | AliExpress | Continuous turret rotation |
| USB-C Decoy Board | 1 | AliExpress | Power input |

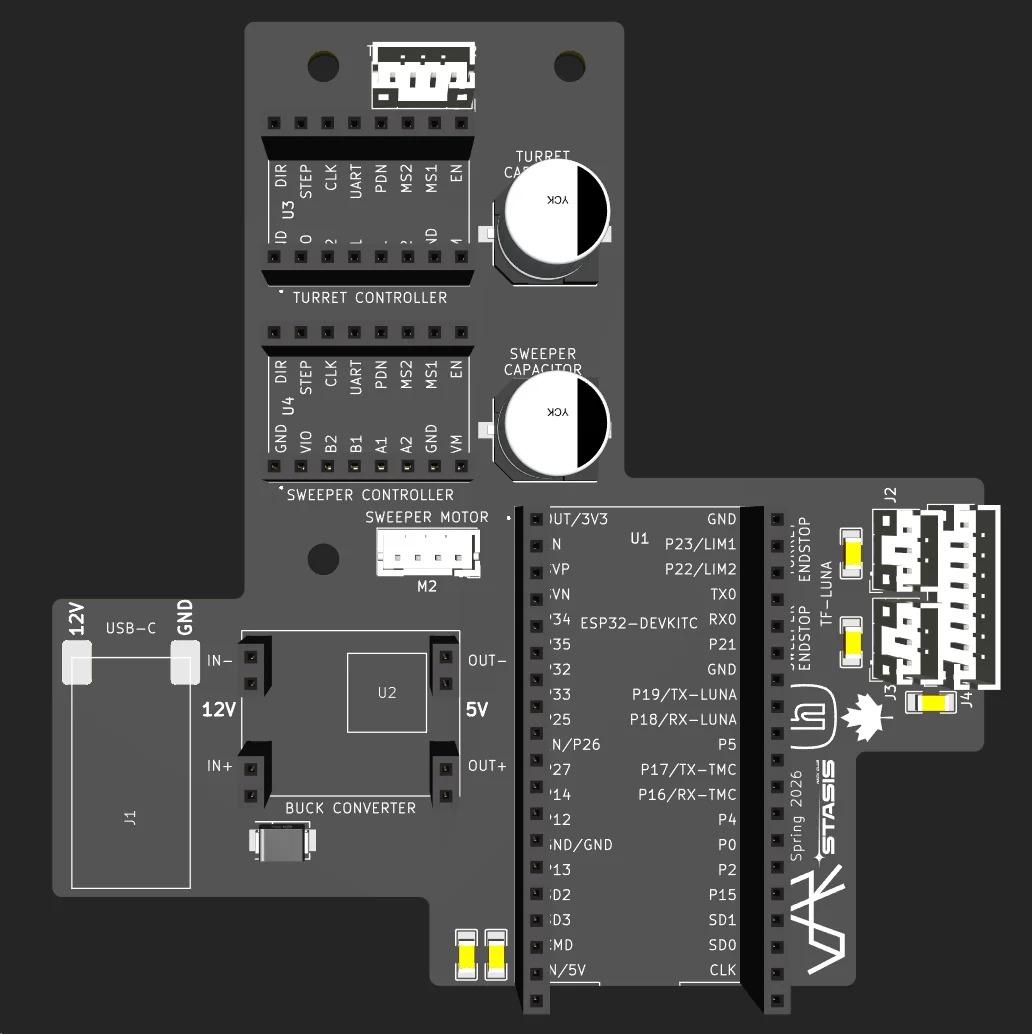

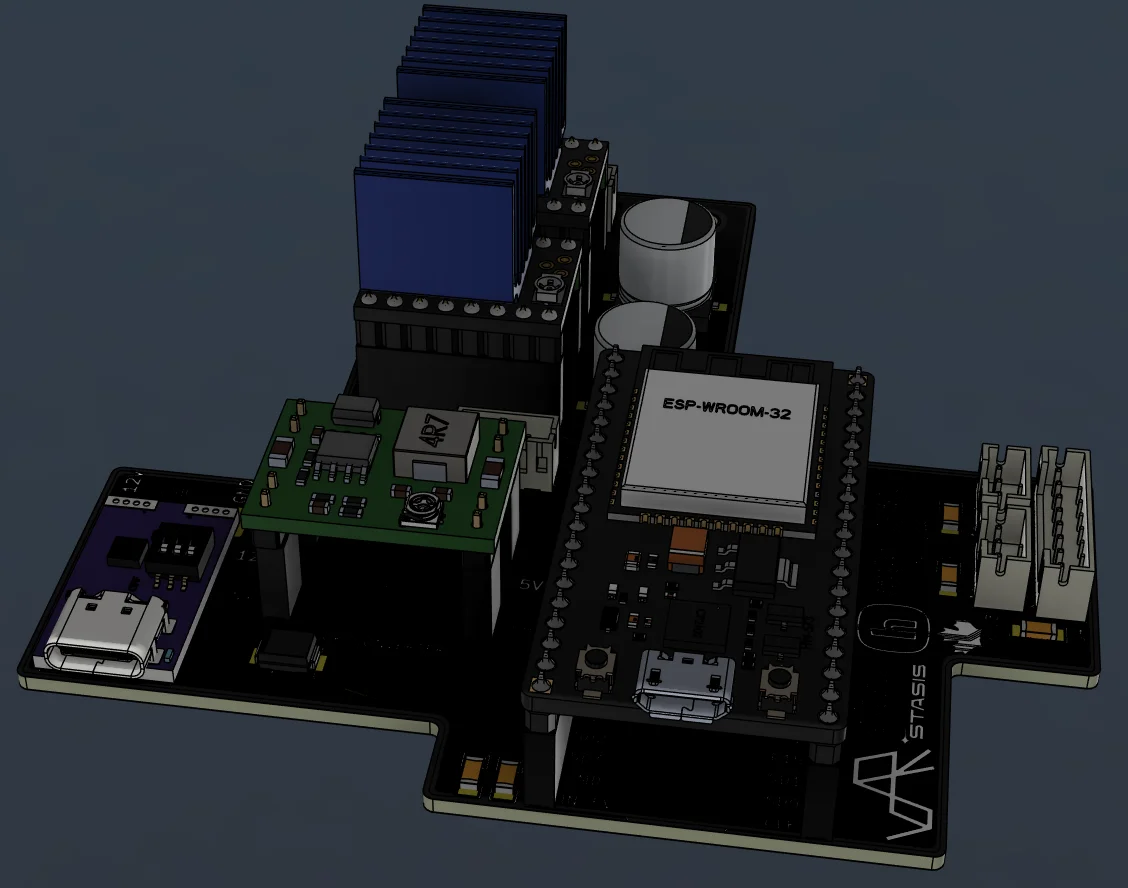

| Custom PCB | 1 | JLCPCB | Gerbers in hardware/pcb/production |
Mechanical
| Item | Qty | Vendor | Notes |
|---|---|---|---|
| NEMA 17 Motor 17HS4023 | 2 | AliExpress | Turret + sweeper |
